Роль подставочного профиля пластикового окна: почему он важен

Роль подставочного профиля пластикового окна: почему он важен

Пластиковые окна стали неотъемлемой частью современных зданий, обеспечивая комфорт, энергоэффективность и защиту от внешних факторов. Однако, не все знают, что такое подставочный профиль и какую важную роль он играет в конструкции пластикового окна. В этой статье мы рассмотрим, что такое подставочный профиль, его конструктивные особенности, функциональные задачи и почему он так важен для надежности и долговечности пластиковых окон.

Что такое подставочный профиль?

Подставочный профиль — это важный элемент конструкции пластикового окна, который выполняет несколько ключевых функций. Он представляет собой горизонтальную или наклонную часть профиля, расположенную в нижней части окна, и предназначен для обеспечения прочности, герметичности и надежности всей конструкции.

Конструктивные особенности подставочного профиля

Подставочный профиль изготавливается из высококачественного ПВХ (поливинилхлорида), который известен своей прочностью, устойчивостью к коррозии и долговечностью. Профиль имеет специальное сечение, которое обеспечивает необходимую жесткость и способность выдерживать различные нагрузки.

Ключевые особенности подставочного профиля включают:

• Высокую прочность и устойчивость к изгибу;
• Герметичность и защиту от проникновения влаги;
• Шумоизоляцию и энергоэффективность;
• Совместимость с другими элементами окна.

Функциональные задачи подставочного профиля

Подставочный профиль выполняет несколько важных функций, которые обеспечивают надежность и комфорт использования пластиковых окон.

Основные функции подставочного профиля

1. Поддержка оконного блока: Подставочный профиль служит основой для оконного блока, обеспечивая его устойчивость и предотвращая деформацию под воздействием различных нагрузок.

2. Герметизация: Благодаря специальному профилю и уплотнительным прокладкам, подставочный профиль обеспечивает герметичность окна, предотвращая проникновение холодного воздуха, влаги и пыли.

3. Шумоизоляция: Конструкция подставочного профиля способствует снижению уровня шума, что особенно важно для окон, устанавливаемых в шумных районах.

4. Защита от влаги: Подставочный профиль предотвращает попадание дождевой воды и снега внутрь помещения, что обеспечивает сухость и комфорт.

5. Распределение нагрузки: Подставочный профиль равномерно распределяет нагрузку от оконного блока, предотвращая его деформацию и продлевая срок службы.

Преимущества использования подставочного профиля

Использование качественного подставочного профиля в пластиковых окнах обеспечивает множество преимуществ, которые делают его незаменимым элементом конструкции.

Основные преимущества

• Повышенная прочность и долговечность окна;
• Герметичность и защита от влаги;
• Эффективная шумоизоляция;
• Снижение тепловых потерь и энергопотребления;
• Эстетическая привлекательность и современный дизайн.

Популярные модели подставочных профилей

На рынке представлено множество моделей подставочных профилей, которые отличаются по размерам, форме и функциональным характеристикам. Некоторые из самых популярных моделей включают:

Модель профиля	Особенности	Применение
Профиль A	Стандартные размеры, высокая прочность	Для окон среднего размера
Профиль B	Усиленная конструкция, повышенная герметичность	Для больших окон и балконных дверей
Профиль C	Специальная форма для наклонных окон	Для наклонных и арочных окон

Каждая модель подставочного профиля разработана для конкретных задач и условий эксплуатации, что позволяет выбрать оптимальное решение для любого типа окна.

Заключительные мысли

Подставочный профиль — это важнейший элемент пластикового окна, который обеспечивает его надежность, герметичность и долговечность. Выбирая качественный подставочный профиль, вы получаете не только комфорт и защиту от внешних факторов, но и значительную экономию энергоресурсов. Поэтому при установке пластиковых окон особое внимание следует уделить качеству подставочного профиля, чтобы обеспечить долгую и беспроблемную эксплуатацию вашего окна.

Связанные вопросы и ответы:

Что такое подставочный профиль пластикового окна и для чего он предназначен

1. Какие функции выполняют подставочные элементы
2. Требования к подставочным профилям и их размеры
3. Подставочные профили для алюминиевых окон

Подставочный профиль – многофункциональный элемент, который опытные специалисты однозначно рекомендуют использовать для комплектации пластиковых окон. Эта невидимая деталь является очень важной, так как позволяет не только решить важные эксплуатационные задачи, но и помогает сохранить целостность основного оконного профиля. Такие элементы можно использовать для окон с разными габаритами, поскольку при соблюдении технологий монтажа они без риска деформаций выдерживают даже вес конструкции, оснащенной двойными стеклопакетами и имеющей армирующие вкладыши.

какие функции выполняют подставочные элементы

подставочный профиль для окон также может называться базовым, и он при всей своей технологической простоте удивляет количеством выполняемых функций:

• предохраняет окно от повреждений в процессе транспортировки изделия к месту установки – в этом случае базовый профиль служит одновременно и амортизатором, и дополнительной прокладкой между различными поверхностями и оконной рамой;
• устраняет «мостики холода» в нижней зоне проема – подставочный профиль с полыми внутренними камерами существенно замедляет процессы теплопередачи между остывшими стенами и окном;
• позволяет эстетично установить наружный подоконник – при его монтаже базовый подставочный элемент дает возможность аккуратно завести полотно непосредственно под рамный профиль;
• обеспечивает герметичность и исключает продувание окна снизу – стыковочный шов между рамой и подставочным профилем не пропускает воздух и воду, благодаря чему в этой зоне предельно снижается вероятность выпадения конденсата и появления грибка с плесенью;
• исключает возможность перекосов конструкции – наличие сплошной базовой детали в нижней зоне переплета придает всему окну дополнительную устойчивость;
• позволяет компенсировать незначительную усадку – в этом случае полая изнутри пластиковая деталь выполняет амортизирующую функцию;
• является основой для надежной фиксации нижнего отлива – благодаря этому обеспечивается целостность основного рамного профиля.

Кроме всего перечисленного, подставочный профиль для окон ПВХ позволяет практически идеально точно выставить конструкцию по уровню. Благодаря этому удается добиться корректной работы фурнитуры в течение длительного срока, поскольку отсутствие перекосов позволяет долго не регулировать механизмы открывания.

Некоторые производители включают эти элементы в смету, но не устанавливают, поэтому после доставки окон рекомендуется проверять окна на наличие подставочных профилей. Сделать это очень просто – снизу рамы должен присутствовать дополнительный элемент, который уже основного профиля.

требования к подставочным профилям и их размеры

к основной раме подставочный пвх профиль крепится снизу посредством зажимных крепежных элементов или обычных саморезов. другие способы фиксации недопустимы. помимо этого к базовым элементам предъявляются следующие требования:

• наличие минимум двух внутренних камер ;
• толщина стенок согласно международным стандартам не менее 2 мм;
• ширина в зависимости от производителя и типа профиля должна составлять 20-40 мм;
• высота детали может варьироваться в диапазоне 20-30 мм.

При этом допускается наличие сероватого оттенка у поливинилхлорида, из которого изготовлены подставочные профили. Это значит, что для производства этих деталей разрешено использовать вторсырье. Максимальная длина базовых элементов обычно составляет 6 метров.

подставочные профили для алюминиевых окон

при монтаже алюминиевых окон , подробнее о которых можно прочитать на окнатрейд, настоятельно рекомендуется применять подставочные профили, чтобы замедлить процессы теплопередачи в нижней зоне рамы. ведь в отличие от пластика алюминий – холодный материал, который не отличается высокой энергоэффективностью. чтобы снизить уровень теплопроводности алюминиевых конструкций, разработано много методик, н некоторые производители используют армированные и дополнительно утепленные элементы из поливинилхлорида.

Как подставочный профиль влияет на общую прочность пластикового окна

Подставочный профиль – компонент конструкции, который выполняет вспомогательную функцию. Это базовая планка, которая устанавливается между подоконником и профилем, и используется для того, чтобы поддерживать всю конструкцию в ровном состоянии на протяжении всего срока эксплуатации.

Как правило, профили устанавливаются для того, чтобы облегчить работы по монтажу. Но после выполнения заданных работ его обычно не убирают. Его можно отштукатурить, закрыть декоративными панелями или отделочными материалами, и на внешнем виде это никак не отразится. Но также можно и убрать. В этом случае остается немного свободного пространства, которое потребуется заполнять другими материалами или герметиками.

Есть несколько опций, которые выполняются подставочным профилем:

• Без подставочного профиля сложно обойтись, если нужно доставить окна в квартиру, расположенную на верхнем этаже. Так исключается их любое повреждение.
• Если пользоваться подставочным профилем, то установка подоконника будет выполняться в разы проще. Дополнительные работы при монтаже подоконной конструкции не требуются, и процедура сокращается с нескольких часов до 20-30 минут.
• Герметизация между оконным проемом и профилем улучшается, если воспользоваться подставочным профилем. Сейчас преимущественно пользуются монтажной пеной для выполнения соответствующей работы. Она не является хорошим герметиком. И если присутствует подставочный профиль, то уровень герметичности всей установки повышается в несколько раз с минимальными исходными затратами.

Михаил Воронов

Эксперт

Задать вопрос

Если установить подставочник, то монтаж окон, выравнивание створок и использование фурнитуры будут проходить в упрощенном формате. Это снижает временные затраты на процесс установки всей конструкции, равно как расходы на специалистов и их услуги.

Какие материалы используются для изготовления подставочного профиля

• Доборный профиль (расширитель)
• Финишный профиль (F-профиль)
• Стартовый профиль (П-профиль)
• Подставочный профиль
• Соединительный профиль
• Нащельник или наличник

Доборный профиль , также известный как расширитель, используется для увеличения ширины оконной рамы. Это особенно актуально в домах с толстыми стенами, где стандартной ширины рамы недостаточно для полного заполнения проёма.

Финишный профиль или F-профиль служит для декоративной отделки и защиты монтажных швов. Он закрывает зазоры между оконной рамой и стеной, придавая окну эстетичный и завершенный вид.

Стартовый профиль , известный также как П-профиль, используется как базовый элемент при установке окна. Он обеспечивает точное позиционирование рамы и служит основой для крепления остальных компонентов.

Подставочный профиль устанавливается в нижней части окна и предназначен для отвода влаги и компенсации неровностей подоконника. Он улучшает герметичность и теплоизоляцию конструкции.

При объединении нескольких оконных блоков используется соединительный профиль . Он обеспечивает прочность и стабильность большой оконной системы, сохраняя ее функциональность и эстетический вид.

Нащельник или наличник применяется для декоративной отделки стыков между оконной рамой и стеной. Он закрывает монтажные зазоры и защищает их от внешних воздействий.

На изображении показаны основные виды дополнительных профилей и их расположение в оконной конструкции.

Важно: правильный выбор и установка дополнительных профилей значительно повышают энергоэффективность и срок службы оконной системы.

Чем подставочный профиль отличается от других профилей в пластиковом окне

Подставочный профиль выполняет целый комплекс жизненно важных функций в конструкции пластикового окна. Прежде всего, он служит опорной базой для всей оконной системы, равномерно распределяя нагрузку по периметру проема. Эта особенность становится особенно значимой при монтаже крупногабаритных оконных конструкций, где масса может достигать нескольких сотен килограммов. Профессиональные строители знают, что правильно подобранный подставочный профиль способен выдерживать нагрузки до 300-400 кг на погонный метр, что существенно превышает стандартные требования к жилым помещениям.

Одним из ключевых преимуществ использования качественного подставочного профиля является обеспечение необходимого вентиляционного зазора между оконным блоком и подоконником. Этот технологический зазор, составляющий 15-20 мм, играет важную роль в системе пароизоляции помещения. Он позволяет эффективно отводить конденсат и предотвращает образование грибка в нижней части оконного проема. Специалисты отмечают, что около 60% проблем с плесенью в оконной зоне возникает именно из-за отсутствия или неправильной установки подставочного профиля.

Материалы, используемые для изготовления подставочных профилей, также заслуживают особого внимания. Современные производители предлагают изделия из ПВХ, алюминия и оцинкованной стали, каждый из которых обладает уникальными характеристиками. ПВХ-профили отличаются высокой коррозионной стойкостью и простотой монтажа, однако их не рекомендуется использовать в регионах с экстремальными температурными колебаниями. Алюминиевые профили демонстрируют исключительную прочность и долговечность, но требуют дополнительной антикоррозийной обработки. Оцинкованные варианты представляют собой оптимальное соотношение цены и качества, сохраняя свои свойства на протяжении всего срока эксплуатации.

Существует несколько типоразмеров подставочных профилей, каждый из которых предназначен для конкретных условий монтажа. Стандартные размеры варьируются от 15 до 30 мм в высоту и от 50 до 70 мм в ширину. Выбор конкретного размера зависит от типа оконной конструкции, ширины подоконника и особенностей стенового проема. Например, для окон с тройным остеклением или панорамных конструкций рекомендуется использовать усиленные профили увеличенной высоты, способные выдерживать повышенные нагрузки.

Как правильно установить подставочный профиль при монтаже пластикового окна

Использование пены под подставочным профилем имеет несколько преимуществ и может быть полезным в различных ситуациях.

1. Улучшение звукоизоляции: В случаях, когда подставочный профиль применяется для установки напольного покрытия, пена может значительно снизить проникновение звука. Она помогает создать дополнительный слой между стяжкой и напольным покрытием, который является отличным заглушителем звуков.

2. Устранение неровностей: Установка подставочного профиля на неровной поверхности может быть проблематичной без использования пены. Пена позволяет поднять профиль таким образом, чтобы он был ровным и горизонтальным. Это дает возможность установки напольного покрытия на ровную поверхность и предотвращает возможные проблемы с его использованием.

3. Защита от влаги: Пена под подставочным профилем также может служить дополнительной защитой от проникновения влаги. Она помогает заполнить возможные пустоты и щели между профилем и стяжкой, предотвращая проникновение влаги и снижая риск разрушения материалов.

4. Улучшение теплоизоляции: Пена может создать дополнительный теплоизолирующий слой между стяжкой и напольным покрытием. Это особенно актуально в случаях, когда пол утепляется или используются теплые полы. Пена помогает удерживать тепло и предотвращает его распространение в другие части помещения.

Важно отметить, что при использовании пены под подставочным профилем необходимо следить за правильным дозированием и распределением пены. Неправильно выбранная или неправильно нанесенная пена может привести к проблемам в дальнейшем. Поэтому рекомендуется обратиться к специалистам, чтобы получить качественное и надежное решение для вашего конкретного случая.

Какие проблемы могут возникнуть, если подставочный профиль не установлен или установлен неправильно

Мое окно – моя крепость… теплый оконный материал против холода!

Данной статьей мы хотим, конечно, в опоре на практику продемонстрировать, как обычное окно с новыми дополнительными и недорогостоящими опциями переживает абсолютно новое качество, приобретает более высокий статус и таким образом радует своих потребителей улучшенными характеристиками.

Окно из пластика (ПВХ) как строительную светопрозрачную конструкцию в объекте при определении эффективности теплозащиты необходимо рассматривать в комплексе подходов. Требуется экспертная оценка не только самого окна как изделия, (как правило, это количество камер, конфигурация профиля, количество и качество уплотнителей, размер и количество камер стеклопакета), но также и обзор монтажного узла примыкания со стеной в проеме.

ОПЦИЯ № 1. Подставочный подоконный монтажный — теплый низ окна или двери

Оконный профиль в предложениях системодателей имеет три, пять, шесть или более воздушных камер в зависимости от строительной глубины. Подставочный подоконный монтажный профиль (называемый в практике подставочником), на который, как правило, никто из заказчиков не обращает внимания (с восклицанием «его и не видно будет потом») имеет в лучшем случае три, а то и две камеры (как на фото). Его, и правда, на самом деле абсолютно не видно, а вот сложностей или наоборот пользы он может принести даже очень много! Как говорится, мал золотник, да дорог…
Подставочный профиль находится в самом критическом месте с точки зрения теплозащиты окна или, еще больше, двери (балконной или входной). Это неоднократно подтверждено тепловизорными съемками изделий на объектах. В принципе, эта «ахиллесова пята» оконной конструкции понятна и без тепловизора. Что мы наблюдаем, глядя на сечение монтажного узла внизу изделия?
Это — самая нижняя точка окна, подверженная всем возможным воздействиям извне и изнутри. С улицы к подставочнику крепится холодный металлический отлив, который терпит все возможные атмосферные осадки. Внутри помещения к нему подходит подоконник, на который оказываются постоянные физические нагрузки (эксплуатационного характера, садимся или опираемся на него, ставим тяжелые предметы, а также температурные перепады), что также только способствует образованию щелей и нарушает целостность в данной зоне.
И наконец, самый большой минус данного узла – это минимальная и часто недостаточная конвекция теплового воздуха от отопительного прибора (батареи). Как следствие этого явления — появление точки росы на конструкции и в помещении, выпадение конденсата, что, в дальнейшем, увеличивает вероятность таких негативных последствий, как промокание монтажной пены в швах, потеря ее телоизоляционных свойств, промерзание и намокание откосов (из гипсокартонна или отштукатуренных), образование плесени. Помимо потери эстетических свойств окна и снижения комфорта, налицо — риск для здоровья.

Как подставочный профиль влияет на защиту от влаги в помещении

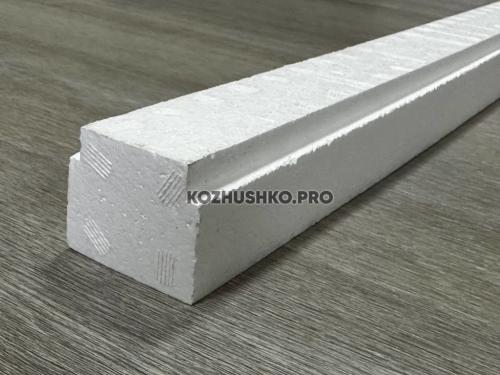

Теплый подставочный профиль выглядит так

Установка теплого подставочного профиля требует некоторой подготовки и точности, но она вполне выполнима даже для тех, кто не имеет профессионального опыта в строительстве. Первостепенное значение здесь играет правильный выбор материала и соблюдение технологии монтажа. Профессиональные мастера рекомендуют использовать специализированный клей или пену для фиксации профиля, что обеспечивает его надёжное прикрепление к оконной конструкции. Важно также убедиться в отсутствии щелей и неровностей, которые могут стать причиной утечек тепла.

Кроме того, теплый подставочный профиль способен улучшить звукоизоляционные характеристики окна. Благодаря своей структуре, он способствует глушению внешнего шума, что особенно актуально для жителей многоквартирных домов или тех, чьи окна выходят на оживленные улицы. Этот аспект может казаться второстепенным, но в реальности он значительно прибавляет к общей комфортабельности жилья, превращая ваше жилище в свою личную тихую гавань.

Стоит отметить, что выбор теплого подставочного профиля значительно увеличивает долговечность оконной конструкции. Защитные функции профиля предотвращают воздействие влаги на деревянные и металлические части окон, а также уменьшают риск появления грибка и плесени в зоне окна. Следовательно, это вложение не только в комфорт, но и в долгосрочную сохранность вашего имущества, что снижает необходимость частого проведения ремонтов и замены окон.

ПВХ подставочный профиль, еще его называют «донник»

Наконец, при выборе профиля следует учитывать не только его теплотехнические характеристики, но также репутацию производителя и наличие сертификатов качества. Качественное исполнение и соблюдение всех норм производства является гарантией того, что теплый подставочный профиль прослужит долго и эффективно. Все эти факторы совместно создают сочетание эстетики и функциональности, делают дом более энергоэффективным и комфортным даже в самые суровые зимние месяцы.

Однако не стоит забывать о важности точного измерения и подготовки перед установкой теплого подставочного профиля. Ошибки на этом этапе могут привести к нежелательным последствиям, таким как неправильная герметизация или даже повреждение оконной рамы. Поэтому крайне важно уделить внимание точным измерениям, используя уровень и измерительную ленту, чтобы убедиться, что профиль установлен ровно и соответствует размеру оконного проёма. Особое внимание стоит обратить на углы и стыки, так как именно в этих местах чаще всего могут возникнуть мостики холода.

Кроме того, для достижения максимальной энергоэффективности рекомендуется использовать параллельно с теплым подставочным профилем дополнительные элементы для теплоизоляции, такие как пароизоляционные и гидроизоляционные материалы. Эти дополнительные слои защиты помогут избежать конденсации и перепадов температур, что особенно актуально в регионах с суровым климатом и частыми температурными колебаниями. Правильная комбинация этих материалов обеспечит идеальную герметичность и сохранение тепла внутри помещения.

Теплый подставочный профиль — на образце с отливом и подоконником.

В заключение, выбор и установка теплого подставочного профиля — это процесс, требующий внимательности и знаний, но при правильном подходе он приносит значительные преимущества. Это вклад в улучшение качества жизни и сохранение тепла в доме, а также вклад в экологичность, снижая энергопотребление. В итоге, грамотно установленный теплый подставочный профиль повышает общую энергоэффективность здания и делает жилище более комфортным и уютным местом для проживания.
