Стабилизатор для дома. Стабилизаторы локального и общего подключения

15.04.2021 в 21:47

Стабилизатор для дома. Стабилизаторы локального и общего подключения

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата. Стабилизатор для дома. Стабилизаторы локального и общего подключения

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

Для обычной квартиры еще подойдут экземпляры мощностью в 5-9квт, а вот для дома уже нужно брать начиная от 9квт.

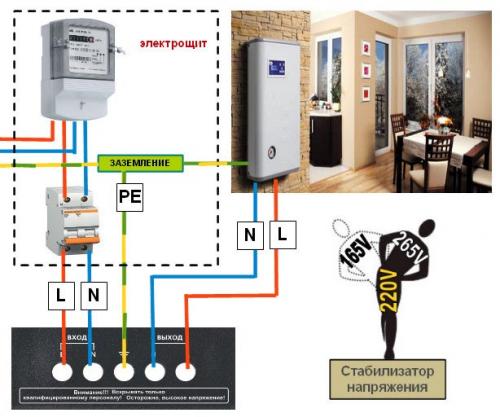

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков. Стабилизатор для дома. Стабилизаторы локального и общего подключения 01

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f.

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8. Стабилизатор для дома. Стабилизаторы локального и общего подключения 02

Стабилизатор напряжения для дома. Мощность

Прежде чем решить, какой стабилизатор выбрать для дома или дачи, следует определить суммарную мощность всех электроприборов, подключение которых планируется к аппарату.

Как правило, в обычной городской квартире хватает стабилизатора с мощностью от 200 до 3500 кВт, поскольку нагрузка небольшая – телевизор, компьютер, стиральная машина и холодильник.

Современный частный дом, как правило, предполагает отопительное и насосное оборудование, автоматические ворота, наружное освещение с лампами большой мощности. Кроме того, на приусадебном участке используется различный электроинструмент и гаражное оборудование. Мощность всех этих устройств значительно превышает мощность обычной «квартирной» бытовой техники, поэтому при выборе стабилизатора для дачи или коттеджа следует рассматривать модели от 5-6 кВт и более.

При расчете суммарной мощности стабилизатора для дачи и дома необходимо руководствоваться данными, указанными в технической документации или на заводских шильдиках приборов. При этом на корпусах большинства электроприборов обозначена активная мощность, в Ваттах (Вт), а производители стабилизаторов обычно указывают для своей продукции полную мощность, измеряемую в Вольт-Амперах (ВА).

Внимание!
Отсюда и определенные проблемы при выборе – посчитав суммарную мощность в Ваттах, покупатель может не заметить, что значение номинальной мощности приобретаемого стабилизатора указано в Вольт-Амперах.

Во избежание ошибки нужно внимательно читать маркировку и при необходимости перевести активную суммарную мощность своего оборудования в Вольт-Амперы.

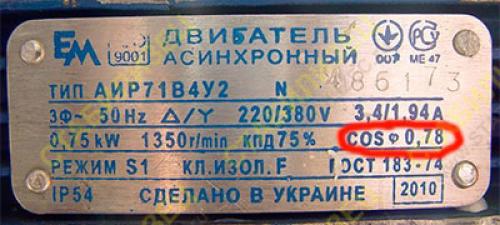

Для этого значение мощности каждого электроприбора в Ваттах делится на специальный коэффициент – cos(φ).

Получается следующая формула ВА=Вт/cos(φ).

Сos(φ) обычно указывается производителем в сопроводительной документации к электроприбору (встречается обозначение PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7 - 0,8.

Внимание!
Устройства, имеющие в своем составе электродвигатель, характеризуются высокими пусковыми токами. При расчете общей мощности для таких потребителей следует использовать не номинальное, а максимальное пусковое значение (обычно превышает штатное минимум в 3 раза).

Стабилизатор напряжения для дачи или загородного дома следует выбирать исходя из суммарной мощности планируемой нагрузки с запасом, равным 20-30%.

Необходимость запаса связанна с тем, что при падении сетевого напряжения выходные показатели прибора уменьшаются, и он не сможет обеспечить заявленную мощностью. Кроме того, наличие запаса позволит в процессе эксплуатации подключить к стабилизатору дополнительное оборудование.

Лучшие стабилизаторы напряжения. Рейтинг лучших стабилизаторов напряжения

Лучший электромеханический стабилизатор для дома и офиса

1. Стабилизатор напряжения однофазный Volter СНПТО-14 ПТСШ

Лучшие стабилизаторы напряжения. Рейтинг лучших стабилизаторов напряжения

Электронный симисторный стабилизатор, отличающийся очень приличной мощностью. Активная мощность устройства составляет 14 кВт, а полная — аж 17.50 кВ·А. При этом аппарат однофазный, рассчитанный на входное рабочее напряжение от 145 до 285 В. Низкая погрешность в -5.5% и +3.5% позволяет устройству поддерживать выходное напряжение в диапазоне 208-228 В (выходное напряжение можно регулировать).

Время отклика составляет 20 мс. Предусмотрена защита от короткого замыкания, перегрева, повышенного напряжения и помех. ЖК-экран отображает напряжение на входе и на выходе.

При своих возможностях, прибор довольно тихий — уровень шума не превышает 20 дБ. Но и стоит весьма немало: отдать за эту универсальную машинку придётся около 85 000 рублей.

Цена: ₽ 85 000

Лучшие гибридные стабилизаторы напряжения

2. Стабилизатор напряжения трехфазный Энергия Hybrid 25000/3 II

Лучшие стабилизаторы напряжения. Рейтинг лучших стабилизаторов напряжения

Трёхфазный гибридный стабилизатор напряжения профессионального класса. О последнем весьма красноречиво говорит не только полная мощность в 25 кВ·А, но и цена, которая превышает 84 500 рублей.

Стабилизатор способен переварить входное рабочее напряжение в 100-260 В и предельное напряжение в 80-275 В. Точность стабилизации, равная 3%, позволяет устройству поддерживать на выходе стабильные 213-227 В с КПД 98% при скорости стабилизации 20 В/с.

Разумеется, про защиту от короткого замыкания, перегрева и повышенного напряжения производитель не забыл. Информация о напряжении отображается в цифровом режиме.

Цена: ₽ 84 450

3. Стабилизатор напряжения однофазный Энергия Hybrid 10000

Лучшие стабилизаторы напряжения. Рейтинг лучших стабилизаторов напряжения

Современный и даже симпатичный гибридный стабилизатор напряжения, который можно как установить на пол, так и повесить на стену. Полная мощность устройства составляет 10 кВ·А — для частного дома должно хватить.

Входное рабочее напряжение может колебаться в пределах 120-250 В, а предельное — 95-270 В. Точность стабилизации в 3% позволяет этой машинке поддерживать на выходе стабильные 213-227 В. Скорость стабилизации равна 20 В/с, а КПД — солидным 98%.

Защита от короткого замыкания, перегрева, повышенного напряжения и помех в наличии. Экран вольтметра сообщает информацию о напряжении на входе и на выходе.

Цена в 24 000 рублей за такой полезный прибор кажется вполне справедливой.

Стабилизатор для дома 15 квт. Шаг №1 - Какие типы стабилизаторов подходят для дома

Сейчас на рынке существует много видов стабилизаторов напряжения. Это и электронные и электромеханические и гибридные и тиристорные. Но говорить, что одни лучше, а другие хуже будет не правильно. У каждого из них своя сфера применения. Это все-равно что сказать будто грузовой Камаз хуже городского Мерседеса бизнес-класса. У первого своя сфера применения, а у второго своя и нельзя заменить один другим. Камаз не подойдет для доставки бизнесмена на встречу, а на Мерседесе не привезешь 10 тонн груза. А вот наоборот - Камаз легко перевезет 10 тонн песка, а Мерседес с комфортом доставит бизнесмена на встречу.

Так и со стабилизаторами напряжения. Например, релейные стабилизаторы могут спокойно работать и при минусовой температуре (до -30°С), но нужна ли эта способность, если они будут стоять внутри отапливаемого дома? Нет.

А вот для дачных участков способность релейников работать при температуре ниже нуля очень даже пригодится.

Поэтому, для частного дома в стабилизаторах больше ценятся такие качества как плавная регулировка (чтобы лампочки не моргали) и на сколько точное напряжение на выходе .

Стабилизатор для дома. Стабилизаторы локального и общего подключения 06

Стабилизатор напряжения для дома как выбрать

Плавная регулировка напряжения - это главная особенностьстабилизаторов напряжения. Внутри у них находится медная обмотка, по которой при помощи сервопривода ездит щётка. При изменении напряжения в электросети сервопривод перемещает щётку по обмотке тем самым плавно выравнивая напряжение. Кроме того, данный способ регулировки позволяет удерживать очень высокую точность напряжения на выходе стабилизатора (220В ± 3%), что также важно при использовании с домашней

Но у классических электромеханических стабилизаторов всегда оставался один очень важный недостаток - это довольно узкий входной диапазон напряжений (до 140В). Это значит, что при падении напряжения в электросети ниже 140 вольт, электромеханический стабилизатор попросту отключался и обесточивал все электроприборы в доме.

Стабилизатор для дома. Стабилизаторы локального и общего подключения 07

Конструкция электромеханического стабилизатора

Для устранения данного недостатка были созданы так называемыестабилизаторы, способные выравнивать напряжение в диапазоне 105В…280В. Название свое они получили благодаря конструктивной особенности. Внутри гибридов, по-сути, находится 2 модуля - электромеханический и релейный. Основной режим работы гибридов - электромеханический (активен при изменении входном напряжении в диапазоне от 140В до 280В), с плавным и высокоточным выравниванием всех колебаний в электросети. А вот при падении напряжения ниже 140 вольт защитное отключение уже не срабатывает, а вместо этого подключается релейный блок, который в состоянии вытянуть просадки до 105В.

Преимущества:

  • плавная регулировка (лампочки не будут моргать);
  • очень точные - удерживают 220В (± 3%);
  • выравнивают напряжение со 105В.

К недостаткам можно отнести:

  • могут работать только при температуре выше 0°С .
Энергия Hybrid-10000(U) 10 кВА-5…+40°С105…280В220В ± 3%29 900
Энергия Hybrid-8000(U) 8 кВА-5…+40°С105…280В220В ± 3%26 700
Энергия Hybrid-5000(U) 5 кВА-5…+40°С105…280В220В ± 3%20 200

Кроме гибридных аппаратов для дома также ставятстабилизаторы напряжения. Роль силового ключа в них выполняет полупроводниковый элемент, тиристор. Благодаря этому удается еще сильнее расширить диапазон входных напряжений и вытягивать просадки до 60В!

Из-за отсутствия движущихся частей тиристорные стабилизаторы во время работы не создают абсолютно никаких шумов. Это дает возможность использовать их даже внутри городских квартир. Кроме того, тиристорные аппараты считаются самыми долговечными среди стабилизаторов напряжения. Из-за этого производители нередко дают на них расширенную гарантию.

Преимущества:

  • справляются даже с аномальным падением напряжения до 60В;
  • абсолютно бесшумные (уровень шума - 0дБ);
  • регулировка осуществляется плавно;
  • высокоточные - на выходе получаем 220В ± 5% (и 220 ± 3% у морозостойких модификаций)
  • высокая скорость срабатывания (20мс);
  • выполнены в навесном исполнении (не занимают много места и удобно крепятся на стену);
  • обладают расширенной гарантией на 3 года.

Недостатки

  • технология производства тиристорных стабилизаторов довольно дорогостоящая, поэтому ценник приборов не позволяет их ставить в каждом доме.

Первое правило:

Для дома нужно ставить стабилизатор напряжения с плавной регулировкой (чтобы лампочки не моргали). Под эти требования подходят: электромеханические (гибридные) или тиристорные стабилизаторы.

Видео стабилизаторы напряжения для дома: как правильно выбрать тип. Обзор и советы
