Утепленная шведская плита: толщина и технология

Утепленная шведская плита: толщина и технология

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Связанные вопросы и ответы:

Что такое утепленная шведская плита

Что представляет собой утепленная шведская плита

В одной из предыдущих статей проекта «Дом в фокусе» мы разбирали вопросы о плитном фундаменте. Одна из его усовершенствованных разновидностей — утепленная шведская плита (УШП), которая обходится гораздо дороже. Все просто: в такой фундамент встраиваются инженерные системы. Разбираемся, из чего состоит конструкция УШП, каковы ее особенности и есть ли у нее недостатки (забегая вперед, скажем: конечно же, есть, как и у любого другого технического решения).

Что такое УШП и из чего состоит ее «пирог»

Утепленная шведская плита в первом приближении представляет собой утепленную монолитную бетонную плиту. Она, как правило, дополнена утепленной отмосткой. От простых плитных фундаментов УШП отличается тем, что прямо в ее толщу встроены инженерные системы дома — водяной теплый пол, трубы водоснабжения, канализационная система и даже электричество. Таким образом, все будет готово к дальнейшему возведению дома — коммуникации будут проложены еще на этапе фундамента.

«Пирог» УШП состоит из тех же слоев, что и обычный плитный фундамент, но с дополнительными включениями. Сначала вынимается дерн и обнажается грунт, на который будет обустраиваться фундамент. На него накладывается геотекстиль, потом надо обустроить дренажные отводы. Следом делается песчано-щебневая подушка. В обязательном порядке она обустраивается слоями: каждый слой проливается водой и обязательно трамбуется — и не вручную, а с помощью спецтехники. Подушка под фундамент должна быть очень плотно и хорошо обустроена, иначе впоследствии вас ждут проблемы.

После подушки нужно выстелить поверхность утеплителем. Можно использовать разные его виды — экструдированный пенополистирол или всяческие теплоизоляционные пленки. Затем идет арматурный каркас, следом монтируется система теплого пола и прокладываются остальные коммуникации. И уже потом заливается бетонное основание.

Важно тщательно просчитать УШП. Важно, чтобы все зоны пола прогревались равномерно. Надо установить максимальную и минимальную мощность подогрева, определить рабочую температуру — и рассчитать, как при этом будет нагреваться поверхность бетона. Инженерные расчеты определят и нагрузку, и несущие способности конструкций (на основании сведений о грунте на площадке). Потом конструктор определит марку арматуры и бетона, разработает схему армирования. Словом, прежде чем приступать к рытью котлована, надо сначала вдумчиво посидеть над расчетами.

Достоинства УШП

• Главное достоинство УШП заключается в том, что такой фундамент представляет собой, по сути, готовый черновой пол. Он не нуждается в выравнивании, его не надо обрабатывать дополнительно — надо просто положить на него финишное покрытие. Звучит эта идея очень привлекательно, не правда ли? А теперь представьте, что еще и вопросы коммуникаций будут решены еще на этапе заливки фундамента. Все становится совсем замечательно, УШП решает сразу несколько задач.
• Кстати, очень важно не отказываться от обустройства теплого пола в «пироге» УШП — иначе весь смысл технологии будет теряться. Обогрев бетонного основания изнутри позволит сохранить тепло в доме, а если утепления не будет — тепло будет уходить в грунт, и потребуются дополнительные способы обогрева.
• Утепленная шведская плита подходит для большинства типов грунта. Мы же с вами помним, что плитные фундаменты «спасают» дома на сложных грунтах с неравномерной просадкой, становясь порой единственной возможностью построиться на участке. Благодаря утеплению, земля не будет промерзать под домом — а это спасает и от морозного пучения грунта.
• Не нужно рыть глубокий котлован — УШП относится к незаглубленным фундаментам.
• И, конечно, высокая энергоэффективность такого фундамента сэкономит вам деньги на отоплении дома впоследствии. УШП со слоем утеплителя толщиной в 20 см имеет коэффициент теплопроводности всего 0,17 Вт/м*°С. Коэффициент обычного плитного фундамента — выше 0,4Вт/м*°С, а значит, тепло из него утекает куда быстрее. Кроме того, отопление с помощью теплого пола экономичнее радиаторного примерно на 20% — теплоноситель в радиаторах надо нагреть до 70 градусов, а в теплом полу — только до 40.

Источник: https://360doma.ru/novosti/kak-sdelat-uteplennuyu-shvedskuyu-plitu-svoimi-rukami-poshagovo

Какие материалы используются для производства утепленной шведской плиты

Задумываясь о конструкции фундаментной основы, большинство застройщиков выбирают между ленточной, плитной и свайной конструкциями. Однако современные строительные методы и инновационные технологии позволяют соорудить принципиально новый фундамент. Плита шведская представляет собой мелкозаглубленную основу плитного типа, изготовленную из бетона и усиленную арматурным каркасом.

Шведская фундаментная плита представляет многослойную конструкцию. Сооружение в виде своеобразного сэндвича позволяет ускорить строительный цикл и решить комплекс важных задач:

Утепленная шведская плита (УШП) – современная и сложная конструкция фундамента

• эффективно утеплить монолитную плиту фундаментной основы;
• расположить электрокабеля, водопроводные трубы и канализационные сети;
• предотвратить возможную деформацию основания;
• поддержать комфортную температуру в помещении за счет обогрева пола;
• создать надежную основу, предназначенную для укладки декоративного покрытия.

Фундаментная плита с интегрированной обогревательной системой применяется для постройки зданий на грунтах, содержащих увеличенную концентрацию песчаных частиц, торфа, глинистых включений.

Особенности конструкции и запас прочности монолитной плиты позволяют выполнять строительство зданий различного типа:

• бревенчатых построек;
• домов из бруса;
• каркасных строений;
• панельных домов;
• построек из кирпича и пористых бетонных блоков.

Применение легких строительных материалов позволяет возводить на теплой плите здания, предельная этажность которых составляет 3 этажа. Шведская плита сооружается после выполнения теплотехнических расчетов, а также проектных мероприятий, учитывающих нагрузку от массы строения и особенности почвы. Важно правильно подобрать стройматериалы, из которых возводятся стены, потолок и пол. Электроприборы совместно с внутренними коммуникациями размещаются в соответствии с проектной документацией.

Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой)

Теплый фундамент в виде плиты представляет собой сложную конструкцию, возведение которой связано с повышенным объемом расходов. Принимая решение построить утепленную шведскую плиту УШП с использованием современного утеплителя, следует тщательно оценить все факторы.

Многослойной конструкции отдают предпочтение в определенных случаях:

• при расположении объекта строительства на проблемных грунтах;
• при строительстве зданий высотой коробки до 10 м;
• при расположении вблизи нулевой отметки грунтовых вод.

Принятие решения об использовании утепленной шведской плиты в качестве фундаментной основы здания производится индивидуально после анализа всех факторов.

Какие факторы влияют на толщину утепленной шведской плиты

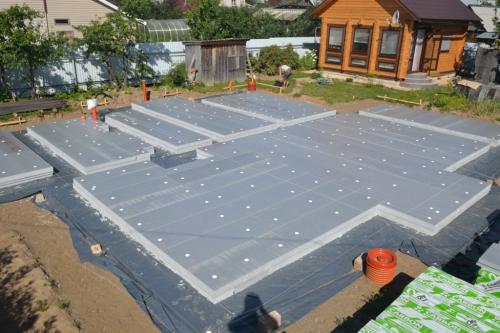

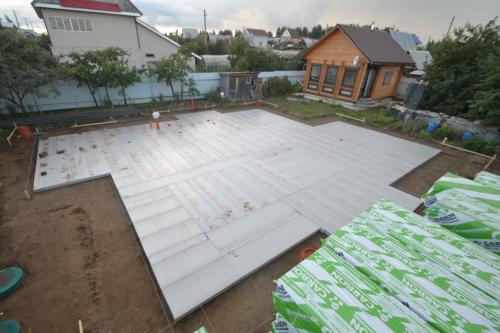

В качестве теплоизоляции используется экструдированный пенополистирол толщиной 10 см. Утеплитель укладывается в 2 слоя таким образом, чтобы стыки плит в рядах и слоях не совпадали. Первый слой укладывается по всей площади плиты. Второй – устанавливается со смещением внутрь на 45 см. Это создаёт дополнительный рельеф плиты, выполняющий функцию ребра жёсткости. В соответствии с планировкой здания во втором слое утеплителя внутри периметра фундамента, выполняются канавки под стены и простенки сооружения.

Чаще всего материалом для опалубки служат щиты из влагостойкой фанеры или доски. Иногда, по периметру подготовленного основания устанавливаются бортики из полистирола, либо с облицовкой магнезитовыми плитами либо без неё. Профессионалы рекомендуют применять L-блок для плиты УШП, утверждая, что это даёт фундаменту дополнительную тепловую эффективность и ускоряет монтаж.

Важно! Именно на этом этапе осуществляется основная экономия средств по сравнению с фундаментом – монолитная железобетонная плита. За счёт большого количества пенопласта объем используемого товарного бетона снижается на 35-40%.

Экструдированный полистирол может использоваться в качестве щита на сдерживающем каркасе из досок Источник fundament-spb24.ru

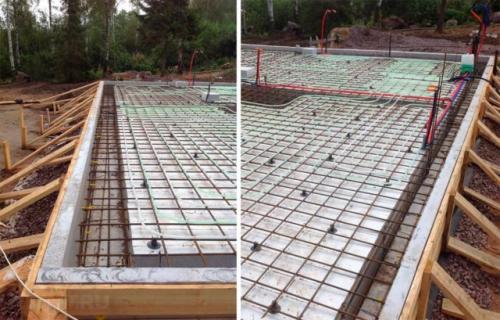

Армирование

Арматурный каркас по периметру плиты и в углублениях под простенки создаётся из прутьев диаметром 10-16 мм. По остальной площади УШП укладывается металлическая сетка из арматуры диаметром 6 мм. В качестве соединительного элемента используется стальная вязальная проволока диаметром 1,2мм. Шаг армирующей сетки переменный. Первые ряды 6-9 рядов 100мм остальные 150мм. Сетка так же служит для фиксации труб водяного тёплого пола.

Тёплый пол

Существует несколько правил, которых следует придерживаться при монтаже трубопровода тёплого водяного пола:

• Возле внешних стен трубы следует укладывать более плотно, чем во внутреннем пространстве помещения.
• Минимальный шаг укладки трубы не должен быть меньше 10 см, а максимальный не более 25 см.
• Расстояние от внешней стены не менее 15 см, в этом случае удастся избежать теплопотерь.

Трубы крепятся к арматурной сетке пластиковыми хомутами-стяжками с шагом 30-50 см по прямой линии и 15-25 см на изгибе.

Заливка бетона

При заливке следует использовать товарный бетон, произведённый на заводе. Процесс наполнения опалубки бетоном должен происходить за один раз. Допускается посекционное наполнение, но не реже чем через 1 час после заполнения соседних секций. Послойная заливка недопустима. Бетон обязательно нуждается в уплотнении при помощи виброрейки или виброплиты. Применение погружных вибраторов не рекомендуется, так как ими можно повредить теплоизоляционный слой.

Как выбрать оптимальную толщину утепленной шведской плиты для конкретного проекта

Во многом это так. Не удивительно, что именно в Европе технология приобрела столь широкое применение, ведь там энергоэффективность рассматривается как составляющая экономической безопасности. Ожидается, что уже через 4 года импортирующие большую часть энергоресурсов страны Евросоюза перейдут на стандарты «пассивного» дома. Россия также держит курс на ресурсосбережение. Согласно Указу Президента, энергоемкость экономики страны с 2008 по 2020 годы должна сократиться на 40%. Для владельца частного дома энергоэффективность – это, прежде всего, сокращение размеров платежей ЖКХ и повышенный комфорт жизни.

Комплексная теплоизоляция – одно из базовых условий достижения ресурсосбережения. Ведь сейчас в большинстве домов значительные объемы тепловой энергии расходуются впустую – на «отопление улицы» через ограждающие конструкции. Задумываясь об эффективности использования энергии, люди чаще всего утепляют стены и кровлю, недооценивая роль фундамента. Между тем, на него приходится в среднем 15-20% всех потерь домом тепловой энергии (а в случае, если кровля и стены хорошо утеплены – все 50%).

«Утепленная шведская плита» – один из лучших вариантов для фундамента энергоэффективного дома. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт. Кроме того, УШП имеет высокие теплоаккумулирующие свойства. То есть бетон накапливает поступающее тепло, а с понижением температуры, вновь отдает его в помещение. Это свойство особенно важно для каркасных , деревянных и домов из SIP-панелей , оно позволяет сохранять в них стабильно комфортную температуру.

Строительство фундамента «Утепленная шведская плита»

Именно такой тип фундамента наша Корпорация выбрала для проекта ДОМ ТЕХНОНИКОЛЬ. Это сбалансированная технология возведения частных домов индивидуальной планировки на деревянном каркасе «под ключ». Дома, построенные по уникальным стандартам, разработанным нами при участии Института пассивного дома, во всех регионах соответствуют наивысшим классам энергоэффективности А+ или А++ (в зависимости от типа вентиляции). При это рекомендованная цена квадратного метра такого дома «под ключ» на сегодняшний день — 25 тысяч рублей.

ДОМа ТЕХНОНИКОЛЬ можно строить практически в любой, пригодной для этого точке РФ. Энергоэффективность дает будущему владельцу и большую свободу в выборе участка. Так, сокращение потребностей в тепловой энергии делает вполне доступным по цене отопление электричеством, а негазифицированный участок иногда может обойтись вдвое дешевле. Согласно нашим расчетам, электрообогрев двухэтажного ДОМа ТЕХНОНИКОЛЬ площадью 90 кв. м обойдется в 2500 рублей в месяц (газовое отопление – 500 рублей в месяц).

Если говорить о свободе выбора участка, то выгоды технологии УШП еще более очевидны. Ведь она может применяться практически на любых грунтах, в том числе с высокой вероятностью морозного пучения или слабой несущей способностью. При этом желательно, чтобы глубина котлована была не выше глубины промерзания почвы. Песчаная подушка на месте вынутого грунта эффективно сопротивляется нагрузкам, а теплоизоляция исключает риски деформаций, вызванных процессами морозного пучения. Давление плоской бетонной плиты распределяется равномерно, что обеспечивает устойчивость фундамента к нагрузкам, в том числе переменным.

Какие технологии используются для утепления шведской плиты

Ленточный фундамент глубокого заложения с подвалом и высотой стен 250 см под каркасный дом общей площадью 216 кв м.

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

1. Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
2. Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
3. Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей .

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Утеплитель необходим только на верхнюю незащищенную часть стены, но будем считать на всю стену, правда необходим более дешевый пенополистирол по цене 3800 рублей за куб. 43 × 2.5 × 0.07 = 8 м³ Стоимость утеплителя на стены 30.400 рублей

Перекрытие по деревянным балкам

1. Доски около 2 кубов по 7000 рублей = 14000 рублей.
2. Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
3. Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей . (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.
