Сегодня в новостройках отопительный трубопровод монтируют в стяжку. Кроме того, прокладка труб отопления выполняется индивидуально в каждой квартире. Это практично, ведь теперь заменить или отремонтировать отопительную систему можно самостоятельно, не отключая тепло во всем доме.

Полипропиленовые трубы отопления можно с легкостью спрятать в стяжке пола

Выбор труб для отопления

Прежде всего, нужно правильно выбрать трубы отопления для укладки в полу под стяжку. Ориентироваться в данном случае надо не на цвет материала (который бывает разным), а на маркировку.Например, РРН обозначает, что изделие применяется только для систем вентиляции и холодного водоснабжения. Диаметр может достигать 110 мм и для теплого пола оно не используется.

Свойства полипропиленовых труб определяются по нанесённой на поверхность маркировке

Маркировка РРВ наносится на прочные армированные трубки, которые рекомендуется использовать в низкотемпературных системах отопления и для прокладки канализации. Их допускается монтировать в бетонную стяжку.

Чаще используются изделия с маркировкой PPR, устойчивые к воздействию высоких температур. Именно они применяются при устройстве системы отопления в стяжку пола.

Трубы с маркировкой РРВ без труда переносят тепловые и нагрузки механического свойства

Стоит обратить внимание и на буквы PN, обозначающие номинальное рабочее давление в трубе.

Цифры, следующие за этими буквами, указывают тот уровень давления (в барах), который материал сможет выдержать в течение срока эксплуатации:

• PN 10, где допустимое давление составляет 10 Бар, при максимальной температуре не более 45 градусов.
• PN 16 означает, что давление может повышаться до 16 Бар, а температура – до 50 градусов. Такие изделия для систем отопления не применяются.
• PN 20 – это маркировка прочного материала, способного выдержать давление в 20 Бар. Он применяется для монтажа холодного и горячего водоснабжения, но не для отопления.
• PN 25 – это армированные фольгой трубы, которые не боятся высоких температур. Их рекомендуют использовать в системе «теплый пол» под стяжку. Все пропиленовые трубы выпускаются разного диаметра, от 12 мм до 90 мм.

Буквы PN на полипроприленовых трубах обозначают номинальное давление

Подготовка поверхности

Если с выбором материала все понятно, то можно приступать непосредственно к работе.

Что потребуется:

• строительный миксер для замешивания раствора;
• арматурная сетка;
• теплоизоляционные плиты;
• полутерок, правило;
• мастерок, строительный нож;
• болгарка и круглый напильник;

Инструменты для монтажа полипропиленовых труб

Прежде чем начинать монтаж отопления, необходимо тщательно подготовить поверхность. Прежде всего, ее надо выровнять, ведь на неровном основании трубы после заливки раствором могут деформироваться и потрескаться.

Если перепады высот больше 1 см, то придется делать выравнивающую цементную стяжку и ждать, когда она полностью высохнет.Затем полы хорошо очистить от строительной пыли и мусора.

Связанные вопросы и ответы:

Какие материалы необходимы для того, чтобы спрятать ПП трубу отопления в пол по лагам

Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.

Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.

Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.

Маты из полистирола — отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения

Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.

Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.

После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.

Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.

Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Как правильно подготовить пол и лаги перед монтажом трубы

Лучше, конечно, обратиться к, которые быстро и правильно произведут подобные работы. А если такой возможности нет, то необходимо приобрести определенные рабочие инструменты.

1. Дрель

Дрель желательно приобрести с насадкой, можно использовать миксер. Если нужно применить порошок, то его нужно размешивать. Дрель рекомендована для превращения порошка в смесь.

2. Шпателя

Желательно приобрести набор шпателей. При этом нужно приобрести разные шпателя. Необходимо применить не менее трех. Стена не будет идеальной, будут попадаться труднодоступные места, где большой шпатель просто не сможет пролезть. Для этой цели используют мелкий шпатель.

3. Валик

Вот тут используют в идеале валик и кисти. Рекомендовано не пропускать и грунтовку. Возникает тонкая оболочка. Использование грунтовки увеличивает непоколебимость стенки и соединяет со всяческими материалами.

Валик используют для аккуратности и быстроты, а кисточкой грунтуются места проблемные.

4. Лазерный уровень

Зачастую стенка имеет выступы. Перед тем как приступить шпаклевать, советуют установить маячки. Широкое применение нашел спиртовой или лазерный уровень.

5. Наждачная бумага

Наждачную бумагу применяют в эстетических целях. При затирании 240 шкуркой, приходят к идеально красивой поверхности. Маленькая шкурка нашла свое применение в процессе финишной шпаклевки.

Советуют на стартовой шпаклевке применять грубейшую шкурку.

Советуют затирать шпаклевочную смесь вручную. Тогда и качество работы будет выше.

6. Ручной шкуротер

Ручной шкуротер - это инструмент с зажимами на ручке. Этот зажим фиксируют шкурки. При использовании этого инструмента, затирка будет значительно удобнее и легче.

7. Емкость

Без вместилища, естественно, не обойтись. Оно применяется для размешивания раствора.

8. Шлифовальная машина

Шлифовальная машина необходима для приготовления стены к рабочему процессу.

Нанесение шпаклевки на стену

При использовании сыпучего порошка, нужно правильно его развести. Для этого процесса нужно в ведро налить воды, разбавить со шпаклевкой. Все тщательно размешать, используя шпатель. Для того чтобы смесь перемешать, необходимо применить дрель. Если нужно, то воду добавляют равномерно и постепенно. Готовый раствор оцениваем по внешнему виду. Смесь готова тогда, когда она уже стала эластичной и немножко приклеивается к шпателю. Если она бежит ручейком с него, то добавляйте сыпучего порошка.

Для покрытия стартовой шпаклевки широко применяется шпатель наибольшего размера. Накладывать смесь нужно средними частями, одинаково разглаживая по поверхности. При этом шпатель держат под тридцатиградусным углом. Для того чтобы не было горок, необходимо слой за слоем укладывать внахлест. Рекомендуется делать раствор малыми порциями. Не надо расстраиваться, если появились некрасивые полосы. Их можно спрятать финишной шпаклевкой.

Если углы ровные, то необходимо взять угловой шпатель. Сначала малым шпателем наносим раствор по высоте угла, потом угловым шпателем начнем производить выравнивание. В течение 24 часов раствор высыхает окончательно. И только тогда нужно приступить к финишной шпаклевке. Применяют в работе шпатель, как малый, так и крупный.

Важно, чтобы полностью высохли все слои. Тогда и только тогда, можно перейти к финишной шпаклевке. После того как все слои высохли, непременно нужно их шлифовать наждачной бумагой. Перед всеми рядами необходимо использовать грунтовку.

Какие инструменты мне понадобятся для этого процесса

Чтобы правильно обустроить надежный водопровод из полипропиленовых труб, нужно иметь не только сами трубы и инструмент. Вам понадобятся также вспомогательные элементы в виде фитингов. Они позволяют соединять части труб между собой. Производятся они также из полипропилена. Такие элементы могут быть уже сразу с резьбой или без нее.

Основные соединительные элементы и их предназначение:

1. Муфты — они нужны для прочного и надежного соединения отрезков труб и для переходов на трубу большего или меньшего диаметра.
2. Уголки — предназначены для обустройства трубопровода под углом или чтобы обойти препятствия.
3. Обвод — элемент предназначен для обгона одной трубы другой.
4. Тройник — нужен при разводе труб от основного стояка.
5. Заглушки — они закрывают трубопровод.
6. Крестовина — используется при необходимости перекрестного соединения.
7. Крепежи — их применяют для фиксации трубы на стене. Такие клипсы устанавливают на расстоянии полтора — два метра, используют их и в угловых соединениях. Существуют также двойные клипсы, они нужны для крепления труб друг над другом.

Применяются также металлические хомуты со специальными резиновыми вставками. Они используются для фиксации стояков, для жесткости соединения такие хомуты закрепляются дополнительно специальным болтом и гайкой.

Все эти соединительные элементы имеют разные размеры и диаметры. Чтобы подобрать нужные изделия и правильно рассчитать их количество, нужно детально изучить схему разводки трубопровода.

Вот и все, что нужно знать про монтаж полипропиленовых труб. Изучив нашу «инструкцию», вы с легкостью сможете смонтировать водопровод самостоятельно, без привлечения специалистов.

Как определить оптимальное место для прокладки трубы

Большая часть ошибок совершается при монтаже. К наиболее типичным относятся:

• Использование труб, фитингов и монтажных инструментов различных производителей. Даже соответствие ГОСТу не является в этом случае гарантией. ГОСТ лимитирует только предельно допустимые отклонения диаметра от толщины стенки трубопроводов в большую сторону.
• Неровная кромка среза трубы перед монтажом соединений.
• Использование неподходящих герметиков и клеевых составов, оказывающих разрушительное химическое воздействие наи фитинги.
• Загрязнение соединяемых поверхностей фитингов и труб.
• Незавершённый монтаж соединений, когда монтажные кольца либо резьбозажимные адаптеры не до упора надеваются на отрезанный конец трубы, а также когда конец труб не до упора надвигается на фитинг.
• Несоразмерные необходимости усилия, прикладываемые к ручному монтажному инструменту.
• Монтаж труб, примыкающих к фитингу, с отклонением от оси фитинга, в результате чего возникает изгибающее либо крутящее усилие, передающееся на фитинг.

Главная ошибка при монтаже полимерных труб — несоблюдение основных правил установки. Обязательно следите за тем, чтобы трубы и фитинги не подвергались чрезмерному механическому воздействию. Если какой-либо элемент трубопровода имеет даже незначительные повреждения, его лучше заменить. Даже распаковывать бухту трубы желательно без надрезания упаковки ножом. Чтобы избежать повреждений в местах прохода через строительные конструкции прокладывать трубу нужно обязательно в гильзе из гофры. Если устанавливаете трубы зимой, помните, что сварка проводится только при плюсовой температуре (минимум 5 °C ). И конечно, не забывайте о том, что и инструменты, и трубы должны быть чистыми.

Фиксацию полимерных труб необходимо осуществлять с помощью специальных фиксирующих элементов, хомутов и клипс. Фото: Uponor

При монтаже полимерных и металлопластиковых трубопроводов важно защитить трубы от механических повреждений. Фото: Uponor

Трубы не должны испытывать изгибающую или растягивающую нагрузку; запрещается отклонение от оси фитинга. Фото: Viega

Достаётся трубам и в процессе эксплуатации. Замораживание, воздействие ультрафиолета, превышение максимально допустимого давления при гидравлических испытаниях — всё это может быть чревато выходом труб из строя.

Какие существуют способы крепления ПП трубы к лагам

Вопрос

Притащили тубы от скважины в дом. Разводку думаю делать под полом. Вопрос теплоизоляции этих труб, ведь зимой там может быть и не плюс? Аналогичный вопрос по трубам канализации, но там, вроде, проще - в этих трубах вода проходит во время пользования удобствами, а в остальное время они стоят пустые. Водопровод же подвержен температурным колебаниям, при этом вода постоянно присутствует в трубах и движется только во время пользования. Есть ли народный опыт теплоизоляции водопроводных труб.

igorii

Ответ

Автор: Дмитрий Белкин

Уважаемый читатель!

Проблема, которую вы поднимаете, является, несомненно, очень актуальной. Как показывает опыт, водопроводные трубы лучше не проводить там где есть риск понижения температур до отрицательных отметок. Теплоизоляция труб не дает ожидаемого эффекта. Действительно, для того, чтобы трубы не замерзали водопровод нужно активно использовать. Тогда трубы будут постоянно нагреваться водой до температуры 5-7 градусов и теплоизоляция будет будет замедлять дальнейшее охлаждение этих труб. Однако, ночью когда водопровод не используется, трубы обязательно замерзнут. Даже если оставить воду немножко течь, все равно есть опасность промерзания трубы. Это, несомненно, плохая новость, но есть и хорошая.

Есть большая вероятность того, что в подполе вашего дома, при условии круглогодичного проживания, температура не будет понижаться ниже нулевой отметки. У меня, например, не опускается. Более того, я даже не могу хранить в подполе овощи - там для этого слишком тепло. Вполне возможно, то же самое будет и у вас. Проверьте.

И, все равно, я бы не делал разводку водопровода под полом. Там можно только разместить ввод трубы в дом. Тогда в случае неблагоприятных условий (сильного мороза) будет легче сделать обогрев этой трубы.

Что касается канализационных труб, то с ними проблем такого рода не возникает. Нужно просто сделать уклон по-больше.

Надеюсь, я был вам полезен.
Белкин Дмитрий.

Как избежать повреждения трубы во время монтажа

Важное предостережение! Работы по сварке полимерных материалов должны проводиться в условиях хорошей вентиляции помещения. При нагреве и плавке полимеров выделяются токсичные вещества, которые в определённой концентрации оказывают серьёзное влияние на здоровье человека.

Процедура сварки полипропилена несложная, но требует точности и аккуратности в работе. Также следует избегать банальных ошибок, таких, как недостаточный или излишний нагрев

Первым делом необходимо подготовиться к работе:

1. На плато нагревателя установить болванки нужного диаметра.
2. Регулятор температуры пайки выставить на 260ºС.
3. Подготовить сопрягаемые детали — разметить, снять фаску, обезжирить.
4. Включить паяльную станцию.
5. Дождаться набора рабочей температуры — включения зелёного индикатора.

Сопрягаемые детали (труба — муфта) одновременно насадить на болванки паяльной станции. При этом полипропиленовая труба насаживается во внутреннюю область одной болванки, а муфта (или раструб фасонной детали) на внешнюю поверхность другой болванки.

Обычно концы трубы вставляют по границе размеченной ранее линии, а муфта насаживается до упора. Выдерживая полипропиленовые детали на разогретых болванках, следует помнить о важном нюансе технологии – времени выдержки.

При условии недостаточной выдержки по времени есть риск получить низкую степень диффузии материала, что скажется на качестве спая. Если ли же передержать детали, то высок риск деформации структуры изделия. Это чревато ухудшением качества спайки.

Рекомендуется пользоваться таблицей, где указывается оптимальное значение времени для труб с разными техническими параметрами.

Таблица времени пайки полипропиленовых труб

После выдержки деталей на болванках в течение оптимального периода времени, их снимают и быстро стыкуют нагретыми частями. Процедуру стыковки необходимо выполнить чётко, быстро (по времени в таблице), при соблюдении соосности спаиваемых деталей.

Допускается производить незначительную корректировку по осям (в течение 1-2 сек), но проворачивать детали, одну относительно другой, недопустимо.

Так выглядит спаянная конструкция – фрагмент трубопровода из полипропилена. На высокое качество пайки указывает характерный шов в месте входа трубы в фитинг

Обозначенное время пайки любых полипропиленовых труб может корректироваться в зависимости от условий производства работ и показателей материала.

К примеру, если монтаж выполняется при минусовых температурах окружающей среды, естественным образом указанные нормы увеличиваются до 50% от номинала. Для каждых отдельно взятых нестандартных условий время нагрева подбирают методом пробной спайки.

Как обеспечить необходимую теплоизоляцию трубы в полу

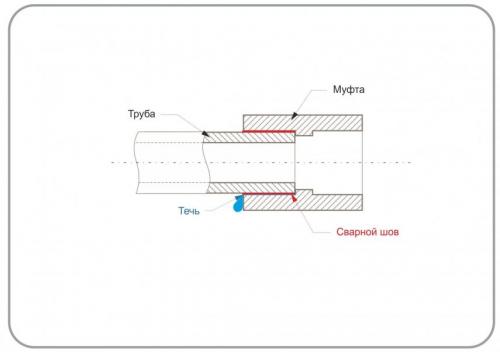

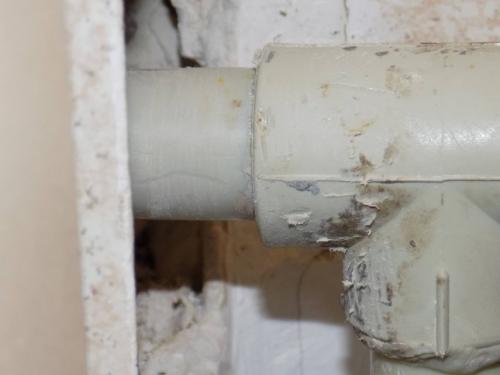

Возможен в случае, если вода не бьет струей, а просто капает.

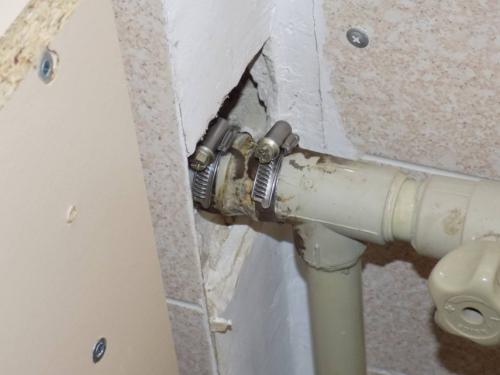

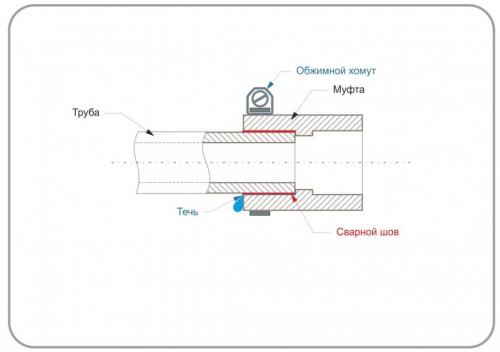

1. Обжим винтовым хомутом без применения клея. Воспользуемся некоторой эластичностью полипропилена. На муфту, из которой течет, накладывается обжимной хомут. После затягивания винта, течь уменьшится, а возможно и пропадет вовсе. Можно оставить и так, до конца отопительного сезона. Но при смене температуры теплоносителя, полипропилен сжимается и расширяется. Вам постоянно придется контролировать стык.

Поэтому правильнее будет дополнительно герметизировать соединение с помощью клеящего состава.

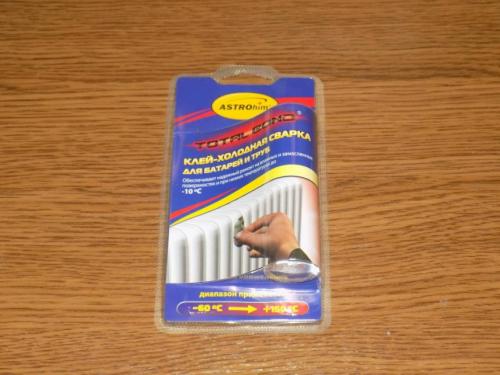

2. Применение «холодной сварки». Большинство подобных составов могут использоваться во влажной среде.

Главное, чтобы связующая сила клея могла противостоять давлению протекающей воды. Вот тут и поможет превентивный обжим муфты с помощью хомута. Просто замазать место протечки недостаточно. После нескольких изменений температуры, возникнут микро щели между клеем и трубой, и течь возобновится. Для надежности надо установить напротив дефектного стыка еще одну подпирающую муфту, назовем ее ремонтной. Она выпиливается из штатной соединительной фурнитуры. Чтобы надеть ее на трубу, выполняем продольный разрез (распил).

Зачищаем трубу наждачкой, обезжириваем, по возможности просушиваем место течи.

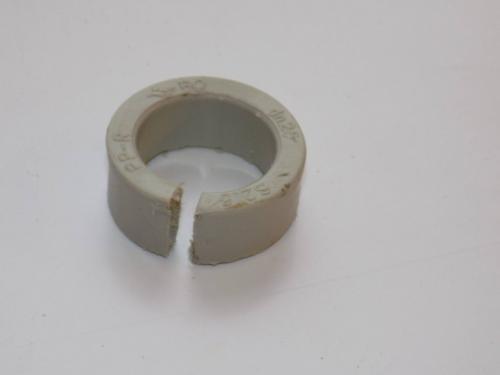

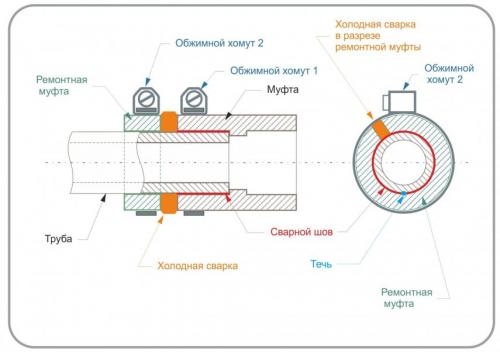

Надеваем на трубу ремонтную муфту, готовим клей «холодная сварка», замазываем место течи. Сдвигаем муфту к месту стыка, фиксируем ее вторым хомутом.

При этом клей уплотнится между муфтами, и зафиксирует место течи. Из-за смешивания «холодной сварки» с водой, внешний вид не слишком эстетичный. На прочность это не влияет (клей рассчитан на такое использование).

Цель достигнута: течь устранена. Но это решение временное, эпоксидный клей постепенно растрескается.
