Тепловизионный аудит каркасного дома: усадка и сезонные деформации
Каркасное домостроение привлекает своей энергоэффективностью и высокой скоростью возведения. А главное, недорогая цена на каркасный дом делает его в наши дни практически единственным доступным вариантом для молодых семей. Дома из каркаса способны сохранять комфортное тепло зимой и приятную прохладу летом. Однако после завершения строительства начинается важный этап: естественная усадка древесины и сезонные микродвижения конструкции. Именно в этот период проявляются все проектные решения. Тепловизионный аудит, проведённый через первый отопительный сезон, даёт объективную картину того, насколько успешно архитекторы и строители справились с задачей создания надёжного теплового контура.
В этой статье мы рассмотрим типичные особенности, которые выявляет тепловизор в каркасных домах после усадки, и обсудим, какие узлы стоит проработать на этапе проектирования, чтобы минимизировать риски появления теплопотерь и деформаций. Материал основан на практическом опыте специалистов компании “Надёжность” и рекомендациях производителей современных каркасных систем.
Как усадка и сезонные деформации влияют на тепловой контур
Древесина — живой материал. Даже после камерной сушки она продолжает отдавать или набирать влагу, реагируя на перепады температур и влажности. В каркасном доме этот процесс выражается в небольших геометрических изменениях: уменьшении высоты вертикальных стоек, изменении плотности прилегания обшивки к каркасу, появлении микрозазоров в примыканиях. Именно поэтому проектировщики закладывают компенсационные зазоры и используют специальные крепёжные элементы, допускающие подвижки.
Тепловизионный аудит, проведённый через 6–12 месяцев после ввода дома в эксплуатацию, позволяет увидеть те зоны, где проектная защита сработала не в полную силу. Качественное проектирование и монтаж сводят такие проявления к минимуму, а тепловизор служит инструментом подтверждения высокого класса энергоэффективности.
Комментарий специалиста отрасли
«При проектировании каркасного дома мы всегда обращаем внимание на “плавающие” узлы: соединение перекрытий с наружными стенами, сопряжение кровли со стенами и оконные перемычки. Эти места в первую очередь реагируют на усадку. Грамотная конструкция с компенсационными зазорами и пароизоляционными прокладками позволяет после усадки получить герметичный контур. Тепловизор мы используем как контрольный инструмент — он подтверждает, что все стыки работают как задумано.»
Людмила Лисенкова, директор строительной компании каркасных домов “Надёжность”, Нижний Новгород
Что показывает тепловизионный аудит в каркасном доме после усадки

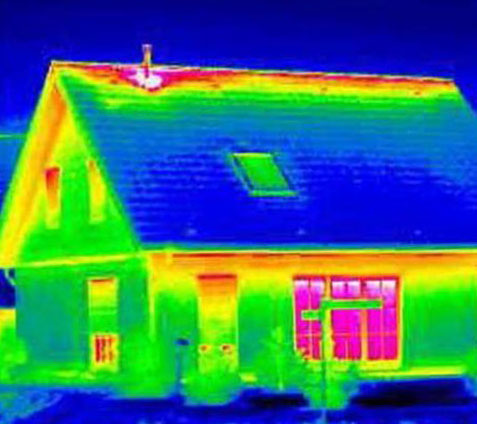

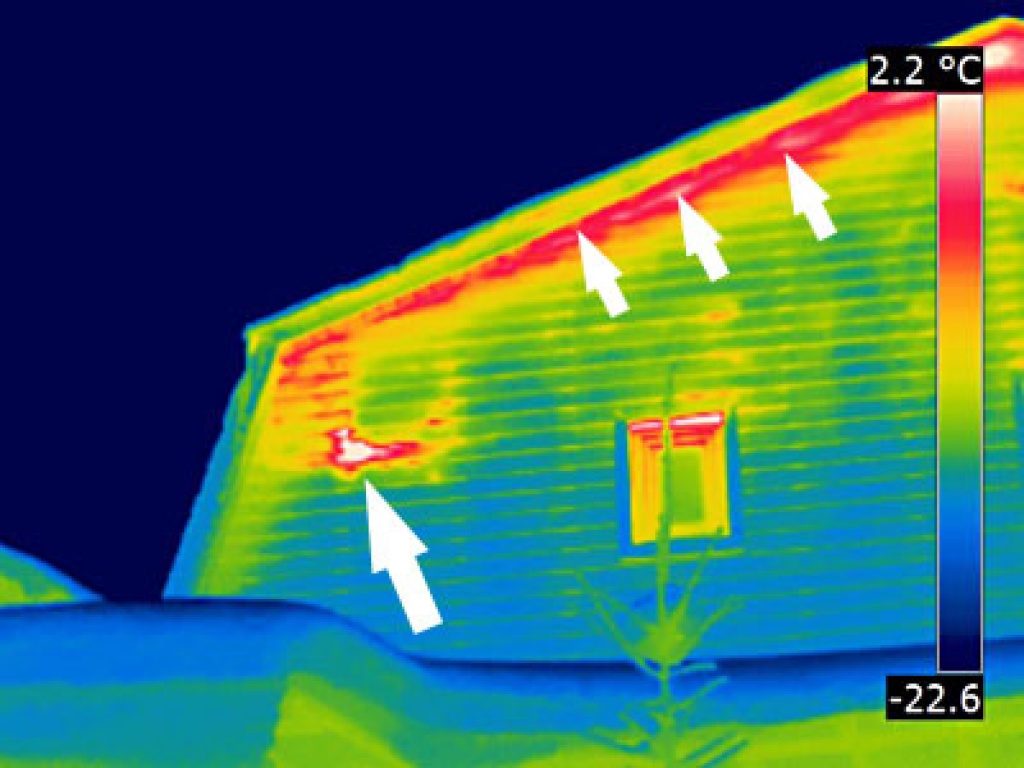

Тепловизионная камера фиксирует инфракрасное излучение поверхностей, превращая разницу температур в наглядное цветное изображение. Для каркасного дома это даёт ценнейшую информацию:
- Локальные теплопотери в углах и примыканиях — часто они связаны с микротрещинами в монтажной пене или с усадкой утеплителя в труднодоступных местах.
- Охлаждение в зоне оконных и дверных проёмов — здесь усадка может слегка изменить геометрию коробки, нарушив плотность прилегания уплотнителей.
- Стыки перекрытий и стен — традиционная зона внимания, где горизонтальные и вертикальные элементы каркаса встречаются.
- Зоны прохода инженерных коммуникаций — через негерметичные вводы труб или кабелей может уходить до 5–7% тепловой энергии.
Важно понимать: тепловизор выявляет не только недостатки. Он также показывает, где проектные и монтажные решения оказались наиболее удачными. Это ценный опыт для дальнейшей эксплуатации и возможность скорректировать мелкие недочёты, пока гарантийный срок ещё действует.
Факт от государственных статистических органов: По данным Минстроя России за последние три года, количество тепловизионных обследований в индивидуальном жилищном строительстве выросло более чем на 65%. При этом у 78% каркасных домов, принятых с первого раза, основные теплопотери после усадки связаны с оконными примыканиями и стыками стен с перекрытиями, что подтверждает важность детальной проработки именно этих узлов.
Что заложить в проект каркасного дома для минимизации рисков
Продуманный проект — залог того, что после усадки дом останется энергоэффективным и уютным. Вот ключевые элементы, которые стоит включить в документацию на этапе до начала строительства.
- Компенсационные зазоры в силовой конструкции. Все стыки стоек, балок и перекрытий должны проектироваться с учётом усушки древесины (2–5% для камерной сушки). Специальные телескопические направляющие и регулируемые крепления позволяют каркасу “дышать” без потери жёсткости.
- Непрерывный контур пароизоляции. Важно спроектировать пароизоляционный слой так, чтобы при усадке он оставался цельным, без разрывов в углах и примыканиях. Современные самоклеящиеся ленты и эластичные мембраны помогают сохранить герметичность.
- Специальные узлы примыкания окон и дверей. Использование предварительно сжатых уплотнительных лент (ПСУЛ) и пароизоляционных воротников вокруг коробок позволяет компенсировать усадочные движения и сохранить плотное прилегание.
- Вентилируемый фасад (там, где он предусмотрен). Воздушный зазор между обшивкой и внешней отделкой помогает нивелировать мелкие деформации обрешётки и сохранить эстетику фасада.
- Детальные спецификации крепежа. Проект должен чётко указывать, где использовать глухой крепёж, а где — “скользящий”, допускающий микроподвижки. Ошибки в выборе типа нагелей или саморезов — частая причина появления трещин в отделке.
Включение этих пунктов в проект на стадии рабочей документации не усложняет строительство, но кардинально повышает предсказуемость поведения дома в первые годы эксплуатации.
Сравнение подходов к проектированию критических узлов
| Узел каркаса | Базовый подход (минимальные риски) | Продвинутый подход (высокая надёжность) |
|---|---|---|
| Верхняя обвязка – стойка | Жёсткое соединение стальным уголком | Компенсационный зазор 3–5 мм + саморезы с нейлоновой втулкой |
| Оконный проём – стойка каркаса | Монтажная пена + наружная гидроизоляция | ПСУЛ лента + пароизоляционный воротник + компенсационный брусок |
| Примыкание внутренней перегородки к наружной стене | Сквозное соединение брусков через обшивку | Плавающий стык на телескопических профилях с демпферной лентой |
| Проход трубы через стену | Гильза + монтажная пена | Специальный герметичный ввод с компенсатором деформаций |
Выбор продвинутого подхода на этапе проектирования добавляет к смете около 3–5% стоимости каркасных работ, но позволяет снизить эксплуатационные расходы на отопление до 15% и избавляет от необходимости локальных ремонтов в зонах примыканий.
Как подготовиться к тепловизионному аудиту
Чтобы диагностика дала максимально точные результаты, важно соблюсти несколько условий непосредственно перед обследованием:
- Перепад температур между внутренними помещениями и наружным воздухом должен составлять не менее 15–20°C. Оптимально проводить аудит в отопительный сезон при уличной температуре от -5°C до -15°C.
- В доме должен поддерживаться стабильный тепловой режим не менее 3–5 дней до обследования, без резких отключений отопления.
- Все теплогенерирующие приборы (камины, обогреватели) должны быть выключены за несколько часов до начала, чтобы не создавать ложных тепловых пятен.
- Прямые солнечные лучи в день обследования нежелательны — они искажают показания с южной стороны фасада.
- Окна и двери должны быть закрыты, а вентиляция работать в обычном режиме.
Соблюдение этих несложных правил позволяет получить объективную термограмму, на которой будут видны именно строительные дефекты, а не особенности сиюминутной эксплуатации.
Вопросы и ответы о тепловизионном аудите каркасных домов
1. Через какое время после строительства лучше проводить первый тепловизионный аудит?
Оптимальный период — через 10–14 месяцев после завершения чистовой отделки, после первого полноценного отопительного сезона. К этому моменту основная усадка каркаса уже завершится, и станут видны те места, где компенсационные зазоры либо сработали правильно, либо требуют доработки.
2. Может ли тепловизор обнаружить внутренний конденсат или скрытую плесень?
Косвенно — да. Зоны, где скапливается влага или нарушена пароизоляция, часто имеют пониженную температуру на поверхности отделки из-за испарения. Однако точный диагноз о наличии плесени ставится только лабораторным исследованием. Тепловизор даёт сигнал “проверить это место детально”.
3. Обязательно ли нанимать стороннюю организацию или можно использовать бытовой тепловизор самостоятельно?
Для объективной диагностики лучше пригласить специалиста с сертифицированным оборудованием и опытом. Бытовые тепловизоры имеют более низкое разрешение и менее точную калибровку. Кроме того, профессионал правильно подготовит дом к обследованию и интерпретирует термограммы с учётом конструкции конкретного каркасного здания.
4. Влияет ли тип утеплителя на результаты тепловизионного аудита?
Да, утеплители с разной плотностью и структурой по-разному реагируют на усадку и увлажнение. Например, эковата при грамотной задувке практически не даёт усадки, а базальтовая вата может проседать в вертикальных полостях, если не зафиксирована распорками. Тепловизор как раз и показывает такие зоны проседания через понижение температуры на фрагментах стены.
5. Всегда ли теплопотери на термограмме означают брак строительства?
Нет, не всегда. Локальные более тёплые зоны могут возникать из-за близости отопительных приборов, труб отопления, а также из-за отражения тепла от соседних зданий или забора. Профессиональный аудит включает анализ именно “системных” холодных линий, совпадающих со стыками элементов каркаса или проёмами.
6. Какие элементы каркасного дома наименее подвержены усадочным деформациям?
Монолитные перекрытия на основе ЦСП или плит OSB-3, закреплённые с компенсационными зазорами, хорошо сохраняют геометрию. Также стабильны участки, где используются клеёные балки — они предварительно прошли цикл сушки под контролем и имеют минимальную остаточную деформацию.
7. Как часто нужно повторять тепловизионный аудит?
После первого контрольного обследования (через год) повторный аудит рекомендуется провести через 3–5 лет, чтобы убедиться в стабильности контура. Далее — при любых изменениях в конструкции (например, после замены окон или утепления фасада). Для большинства каркасных домов двух обследований за первые пять лет эксплуатации достаточно.
8. Можно ли по термограмме точно определить, где именно в стене нарушена пароизоляция?
Да, если проблема достаточно локализована. Нарушение пароизоляции ведёт к увлажнению утеплителя, а влажный слой имеет повышенную теплопроводность, поэтому на термограмме будет видна “влажная” зона более тёплой (или более холодной — в зависимости от разницы температур). Окончательный вердикт выносится после точечного вскрытия стены в подозрительном месте.
Заключение
Тепловизионный аудит каркасного дома — это не способ найти ошибки, а эффективный инструмент для подтверждения высокого качества строительных решений и получения информации о том, как конструкция адаптировалась к усадке и сезонным колебаниям. Закладывая в проект компенсационные зазоры, тщательно проработанные узлы примыканий и используя надёжные материалы, можно свести к минимуму любые нежелательные проявления после усадки. Регулярная тепловая диагностика помогает поддерживать дом в оптимальном состоянии, сохранять комфортный микроклимат и рационально расходовать ресурсы на отопление, что особенно ценно для каркасного строительства с его высокими требованиями к герметичности контура.
